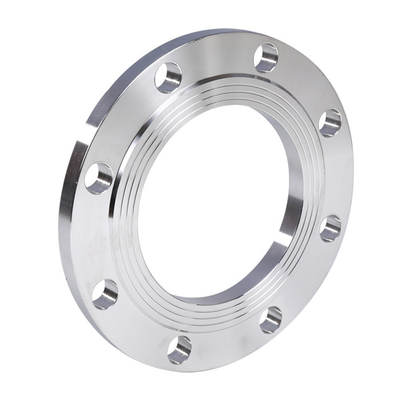

Выскальзывание шеи заварки фланца стальной пластины углерода DN150 A105 106 на пефорированном фланце плиты WN служит фланцем поднятая сторона
ПРИМЕЧАНИЕ:
1. Класс 150 фланцы за исключением соединения подола будут поставлены с 0,06 (1.6mm) подняли сторону, которая включена в „толщине „(c) и „длине через эпицентр деятельности „(Y1), (Y3).
2. Для Выскальзывани-на, заварка продетая нитку, гнездо и сложить совместные фланцы, эпицентры деятельности может быть сформированные также вертикальными от основания к верхней части или сплющила в пределах структуры 7 градусов.
3. слепые фланцы могут быть сделаны с таким же эпицентром деятельности как это используемое для Выскальзывани-на фланцов или без эпицентра деятельности.
4. Поверхность набивкой и задняя сторона (опорная площадь для скреплять болтами) сделаны параллельным не позднее 1 градус. Для выполнения параллелизма, смотреть на пятна унесен согласно MSS SP-9, без уменьшения толщины (c).
5. глубина гнезда (d) предусматривана ANSI b 16,5 только в размерах через 3 дюйма, сверх 3 дюйма на варианте изготовителя
| ANSI таблицы, ASME, ASA, B16.5 150lb/sq.in. Фланец RF кольца плиты |
| ø |
D |
b |
g |
m |
J |
k |
Отверстия |
l |
Kg. |
| 1/2» |
88,9 |
11,1 |
34,9 |
30,2 |
22,3 |
60,3 |
4 |
15,9 |
0 400 |
| 3/4" |
98,4 |
12,7 |
42,9 |
38,1 |
27,7 |
69,8 |
4 |
15,9 |
0 700 |
| 1" |
107,9 |
14,3 |
50,8 |
49,2 |
34,5 |
79,4 |
4 |
15,9 |
0 800 |
| 1 1/4" |
117,5 |
15,9 |
63,5 |
58,8 |
43,2 |
88,9 |
4 |
15,9 |
1 100 |
| 1 1/2» |
127,0 |
17,5 |
73,0 |
65,1 |
49,5 |
98,4 |
4 |
15,9 |
1 400 |
| 2" |
152,4 |
19,0 |
92,1 |
77,8 |
62,0 |
120,6 |
4 |
19,0 |
2 200 |
| 2 1/2» |
177,8 |
22,2 |
104,8 |
90,5 |
74,7 |
139,7 |
4 |
19,0 |
3 600 |
| 3" |
190,5 |
23,8 |
127,0 |
107,9 |
90,7 |
152,4 |
4 |
19,0 |
4 100 |
| 3 1/2» |
215,9 |
23,8 |
139,7 |
122,2 |
103,4 |
177,8 |
8 |
19,0 |
5 200 |
| 4" |
228,6 |
23,8 |
157,2 |
134,9 |
116,1 |
190,5 |
8 |
19,0 |
5 600 |
| 5" |
254,0 |
23,8 |
185,7 |
163,6 |
143,8 |
215,9 |
8 |
22,2 |
6 300 |
| 6" |
279,4 |
25,4 |
215,9 |
192,1 |
170,7 |
241,3 |
8 |
22,2 |
7 500 |
| 8" |
342,9 |
28,6 |
269,9 |
246,1 |
221,5 |
298,4 |
8 |
22,2 |
12 600 |
| 10" |
406,4 |
30,2 |
323,8 |
304,8 |
276,3 |
361,9 |
12 |
25,4 |
18 500 |
| 12" |
482,6 |
31,7 |
381,0 |
365,1 |
327,1 |
431,8 |
12 |
25,5 |
28 000 |
| 14" |
533,4 |
34,9 |
412,7 |
400,0 |
359,1 |
476,2 |
12 |
28,6 |
36 000 |
| 16" |
596,9 |
36,5 |
469,9 |
457,2 |
410,5 |
539,7 |
16 |
28,6 |
46 000 |
| 18" |
635,0 |
39,7 |
533,4 |
504,8 |
461,8 |
577,8 |
16 |
31,7 |
50 000 |
| 20" |
698,5 |
42,9 |
584,2 |
558,8 |
513,1 |
635,0 |
20 |
31,7 |
64 000 |
| 22" |
749,3 |
46,0 |
641,2 |
609,6 |
564,4 |
692,1 |
20 |
34,9 |
72 000 |
| 24" |
812,8 |
47,6 |
692,1 |
663,6 |
615,9 |
749,3 |
20 |
34,9 |
89 000 |
Данные по фабрики:
CO. группы штуцеров фланца & трубы Хэбэя Haihao высоконапорное, Ltd. было основано в 1982, группа Haihao имеет принадлежащую вс названную дочернюю компанию CO. оборудований трубопровода группы Хэбэя Haihao наградным, фланцом Ltd. Хэбэя Haihao высоконапорным & CO. группы штуцеров трубы, Ltd. покрывает зону 580 000 квадратных метров, имеет 660 работников, полных имуществ RMB 250 миллионов, и годовой выработки почти 100 000 тонн. В настоящее время, группа Haihao имеет 22 предварительные производственные линии штуцера фланца и трубы; Группа Haihao производит штуцеры фланца и трубы, покрывая различные спецификации нержавеющей стали высоконапорных, средств-давления и низкого давления, фланца стали легированной стали и углерода, локтей, труб локтя, тройников, редукторов, компонентов гнезда и других компонентов трубопровода в линии с международными и китайскими стандартами.
вопросы и ответы:
Q1. Где ваша фабрика?
A1: Центр нашей компании обрабатывая расположен в Cangzhou, Хэбэе, Китае.
Q2. Что продукты вашей компании главные?
A2: Наши главные продукты фланец, локти, трубы локтя, тройники, редукторы, компоненты гнезда и другие компоненты трубопровода в линии.
Q3. Как вы контролируете качественное?
A3: Аттестация теста мельницы поставлена с пересылкой, третьей стороной осмотр доступен.
